50JX50S Planet dişli motor

1. Kararlı Düşük Boşluklu Hareket İçin Planet Şanzıman
Motor, ≤2°'lik belirlenmiş boşluklu, çok kademeli bir planet dişli kutusu kullanır; bu, geri gitme ve tekrarlanan hareketler sırasında istenmeyen oynamanın azaltılmasına yardımcı olur. Bu, motoru daha kontrollü çıkış hareketi gerektiren elektrikli aktüatörler, kaldırma mekanizmaları, konumlandırma sistemleri ve endüstriyel otomasyon ekipmanları için uygun hale getirir.

2. 3,7:1'den 3736:1'e Kadar Geniş Oran Aralığı
3,7:1'den 3736:1'e kadar redüksiyon oranları ve 1'den 5'e kadar vites kademeleri mevcut olduğundan, aynı motor platformu farklı hız ve tork gereksinimlerini karşılayabilir. Çıkış hızı yaklaşık 1621,6RPM ile 1,6RPM arasında değişir ve yüksek hızlı iletimi, kontrollü hareketi ve ultra düşük hızlı çalışmayı destekler.

3. Ağır Hizmet Sürüşü İçin 20 N.m'ye Kadar Çıkış Torku
Motor, 20,0 N.m'ye (yaklaşık 204kgf.cm) kadar yük torku sağlayarak kaldırma sistemleri, elektrikli aktüatörler, konveyörler, valf sürücüleri, kapı mekanizmaları ve düşük hızda yüksek tork gerektiren diğer ekipmanlar için güçlü çıkış sağlar.

4. Kontrollü Durma ve Tutma Uygulamaları İçin Fren Seçeneği
Kontrollü durdurma veya tutma performansı gerektiren uygulamalar için bir fren konfigürasyonu mevcuttur. 40Cr çelik dişliler, bilyalı yatak desteği ve çinko alaşımlı mahfaza ile birleştirilmiş dişli kutusu, endüstriyel ekipmanlarda istikrarlı mekanik güç aktarımı için tasarlanmıştır. Çıkış mili ≤30kgf maksimum basınç kuvvetini destekler.

5. İsteğe Bağlı Kodlayıcı Geri Bildirimiyle 24V Geniş Aralıklı Entegrasyon
Motor 24V olarak derecelendirilmiştir ve 6–36V çalışma aralığını destekleyerek farklı endüstriyel güç sistemlerine entegrasyonu kolaylaştırır. İsteğe bağlı 5V 13PPR A/B iki kanallı kodlayıcı, otomatik makine ve konumlandırma uygulamaları için hız izlemeyi, dönüş yönü algılamayı ve artımlı geri bildirimi destekler.

BİZE ULAŞIN 50JX50S Planet dişli motor
  • 50JX50S Planet dişli motor
  • 50JX50S Planet dişli motor

Teknik Özellikler

50JX50S-3 Muhafaza malzemesi Çinko alaşımı Kodlayıcı Opsiyonel
Modeli TJX50RR 50JX50S-4
A-B 2 kanal

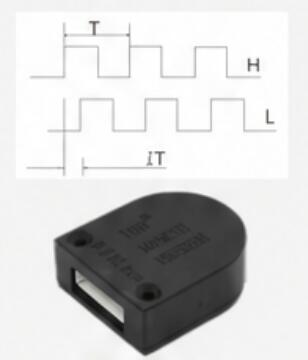

D-Şekilli Kodlayıcı-5V 13PPR
Rulman Bilyalı rulman
Dişli Modülü 0,8 milyon
Komütatör Fırçalanmış
Dişli malzemesi 40Cr çelik
Mil üzerindeki maksimum basınç kuvveti ≤30kgf
Arka kirpik ≤2°
Fren mevcut Evet
Dişli yapısı Planet dişli

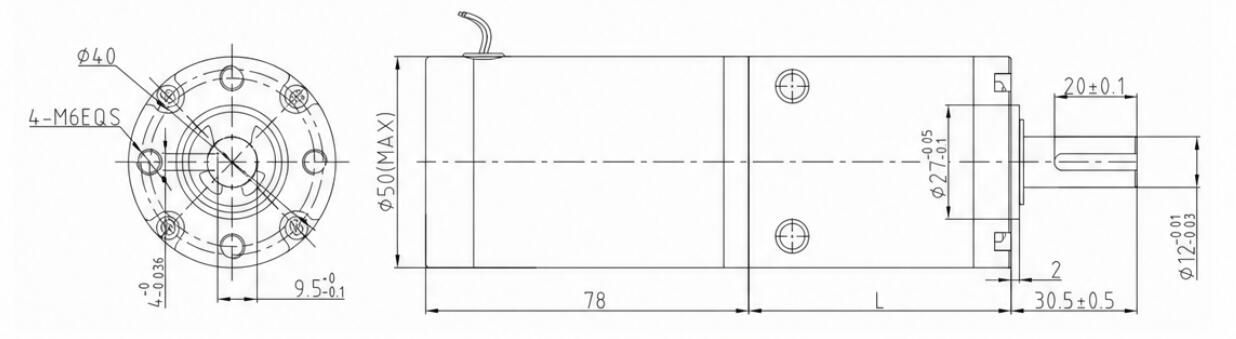

Boyutlar(mm)
50JX50S-5

Teknik Veriler

DC MOTOR HIZI Oran Dişli Aşamaları Şanzıman Boyutu Model Numarası Gerilim Yük Yok Yükte
Çalışma Aralığı Nominal Gerilim Mevcut Hız Mevcut Tork Hız
RPM Çap L Min-Maks V V mA RPM mA Nm RPM
6000 3.7 1 50 43 TJX50RR3.7i-24V-1621.6R 6.0-36.0 24 1050 1621.6 3500 0.36 1297.3
6000 5.2 1 50 43 TJX50RR5.2i-24V-1153.8R 6.0-36.0 24 1050 1153.8 3500 0.51 923.1
6000 13.7 2 50 56 TJX50RR13.7i-24V-438R 6.0-36.0 24 1050 438 3500 1.21 350.4
6000 19.2 2 50 56 TJX50RR19.2i-24V-312.5R 6.0-36.0 24 1050 312.5 3500 1.69 250
6000 26.9 2 50 56 TJX50RR26.9i-24V-223R 6.0-36.0 24 1050 223 3500 2.37 178.4
6000 51 3 50 69 TJX50RR51i-24V-117.6R 6.0-36.0 24 1050 117.6 3500 4.04 94.1
6000 71 3 50 69 TJX50RR71i-24V-84.5R 6.0-36.0 24 1050 84.5 3500 5.62 67.6
6000 100 3 50 69 TJX50RR100i-24V-60R 6.0-36.0 24 1050 60 3500 7.92 48
6000 139 3 50 69 TJX50RR139i-24V-43.2R 6.0-36.0 24 1050 43.2 3500 11.01 34.5
6000 189 4 50 85 TJX50RR189i-24V-31.7R 6.0-36.0 24 1050 31.7 3500 13.47 25.4
6000 264 4 50 85 TJX50RR264i-24V-22.7R 6.0-36.0 24 1050 22.7 3500 18.82 18.2
6000 369 4 50 85 TJX50RR369i-24V-16.3R 6.0-36.0 24 1050 16.3 3500 20 13
6000 512 4 50 85 TJX50RR512i-24V-11.7R 6.0-36.0 24 1050 11.7 3500 20 9.4
6000 721 4 50 85 TJX50RR721i-24V-8.3R 6.0-36.0 24 1050 8.3 3500 20 6.7
6000 699 5 50 100 TJX50RR699i-24V-8.6R 6.0-36.0 24 1050 8.6 3500 20 6.9
6000 977 5 50 100 TJX50RR977i-24V-6.1R 6.0-36.0 24 1050 6.1 3500 20 4.9
6000 1367 5 50 100 TJX50RR1367i-24V-4.4R 6.0-36.0 24 1050 4.4 3500 20 3.5
6000 1911 5 50 100 TJX50RR1911i-24V-3.1R 6.0-36.0 24 1050 3.1 3500 20 2.5
6000 2672 5 50 100 TJX50RR2672i-24V-2.2R 6.0-36.0 24 1050 2.2 3500 20 1.8
6000 3736 5 50 100 TJX50RR3736i-24V-1.6R 6.0-36.0 24 1050 1.6 3500 20 1.3

Tork Birimi Dönüşümü: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Başka parametrelere ihtiyacınız varsa, lütfen müşteri hizmetleriyle iletişime geçin.
