BLDC Nasıl Çalışır: Fırçasız DC Motorun Çalıştırılması ve Kontrolüne İlişkin Pratik Bir Kılavuz

Küçük elektrikli makinelerin fırçasız DC motor kadar sessiz ve verimli çalışma biçimini çok az bileşen değiştirdi. İster bir robot, ister akıllı ev cihazı veya tıbbi cihaz tasarlıyor olun, muhtemelen BLDC teknolojisini düşünmüşsünüzdür. Ancak BLDC'nin nasıl çalıştığı her zaman açık değildir, özellikle de geçmişiniz geleneksel fırçalı motorlarla ilgiliyse. Bu kılavuz, çalışma prensibini basit terimlerle açıklıyor, kontrolörün rolünü tartışıyor ve fırçasız DC motorları gerçek ürünlerde bu kadar değerli kılan şeyin ne olduğunu vurguluyor.

Fırçasız DC Motor Nedir?

Fırçasız DC motor veya BLDC motor, doğru akımla çalıştırılan senkron bir elektrik motorudur. Geleneksel bir fırçalı DC motorda, rotor sarmal sargılar taşır ve karbon fırçalar akımı iletmek için bir komütatöre sürtünür. Bir BLDC motorda düzenleme tersinedir: rotor üzerine kalıcı mıknatıslar monte edilirken, stator bakır sargılardan yapılmıştır. Aşınacak fırçalar ve ark yapacak komütatör olmadığından motor daha temiz çalışır ve çok daha uzun ömürlü olur.

BLDC Nasıl Çalışır: Temel Prensip

BLDC'nin nasıl çalıştığını anlamak için manyetik çekim konusunu düşünün. Rotor kalıcı bir mıknatıstır (veya bir mıknatıs kümesidir) ve stator sargıları elektromıknatıs gibi davranır. Akım bir sarımdan aktığında, rotoru çekebilecek veya itebilecek manyetik bir kutup oluşturur. Akımı bir sarımdan diğerine doğru sırayla değiştirerek, rotoru arkasına çeken dönen bir manyetik alan yaratırsınız.

Adım 1: Stator dönen bir manyetik alan yaratır

BLDC motor, akımı değiştirmek için mekanik fırçalar kullanmak yerine, stator sargılarına sırayla enerji vermek için bir elektronik kontrol cihazı kullanır. Tipik bir üç fazlı BLDC motorda, kontrolör üç sargıdan ikisine aynı anda voltaj uygular ve üçüncü sargıyı güçsüz bırakır. Ortaya çıkan manyetik alan statorun etrafında ilerler ve daima rotorun önünde kalır.

Adım 2: Kalıcı mıknatıslı rotor alanı takip eder

Rotor mıknatısları doğal olarak stator alanıyla hizalanmaya çalışır. Kontrolör sürekli olarak saha pozisyonunu hareket ettirdiğinden rotor onu takip etmeye devam eder. Rotor ve stator alanı arasındaki açısal fark tork açısıdır ve motorun ne kadar tork üreteceğini doğrudan etkiler.

Adım 3: Mekanik fırçaların yerini elektronik komütasyon alıyor

Komütasyon, sargılardaki akımın yönünü değiştirme işlemidir. Fırçalı bir motorda bu, komütatör ve karbon fırçalar aracılığıyla mekanik olarak yapılır. Bir BLDC motorda bu işlem MOSFET'ler gibi güç transistörleri ile elektronik olarak yapılır. Bu nedenle BLDC motorlara elektronik olarak komütasyonlu motorlar da denilmektedir.

Adım 4: Rotor konumu algılama her şeyin senkronize olmasını sağlar

Kontrolörün, doğru sargıya enerji vermeden önce rotorun nerede olduğunu bilmesi gerekir. Birçok BLDC motor, statora monte edilmiş Hall etkisi sensörlerini kullanır. Bu sensörler rotorun manyetik alanını algılar ve kontrolöre sinyaller gönderir. Diğer tasarımlar sensörsüzdür: Güç verilmeyen bir sargıda üretilen arka EMF'den rotor konumunu tahmin ederler.

Adım 5: Sürekli geri bildirim, düzgün dönüş sağlar

Sensör tabanlı bir motorda kontrolör, Hall sensör durumlarını okur ve sarma sırasını devir başına birçok kez günceller. Bu kapalı döngü komütasyon, sabit tork, düşük gürültü üretir ve kıvılcım oluşmaz. Ayrıca motora geniş bir aralıkta hassas hız kontrolü sağlar.

ESC Ne İşe Yarar?

Kontrol cihazına, özellikle drone'larda ve hobi ekipmanlarında sıklıkla ESC veya elektronik hız kontrol cihazı adı verilir. Endüstriyel uygulamalarda genellikle BLDC motor sürücüsü olarak adlandırılır. Adı ne olursa olsun ESC'nin üç görevi vardır: motoru çalıştırmak, sargıları doğru sırayla değiştirmek ve hız ile torku düzenlemek.

Hız genellikle darbe genişliği modülasyonu (PWM) yoluyla kontrol edilir. ESC, DC voltajını hızla açıp kapatır ve motora uygulanan ortalama voltaj, motorun hızını belirler. Aynı zamanda ESC, rotor konumunu ve akımını izleyerek motoru aşırı yük ve durma koşullarından korumasını sağlar.

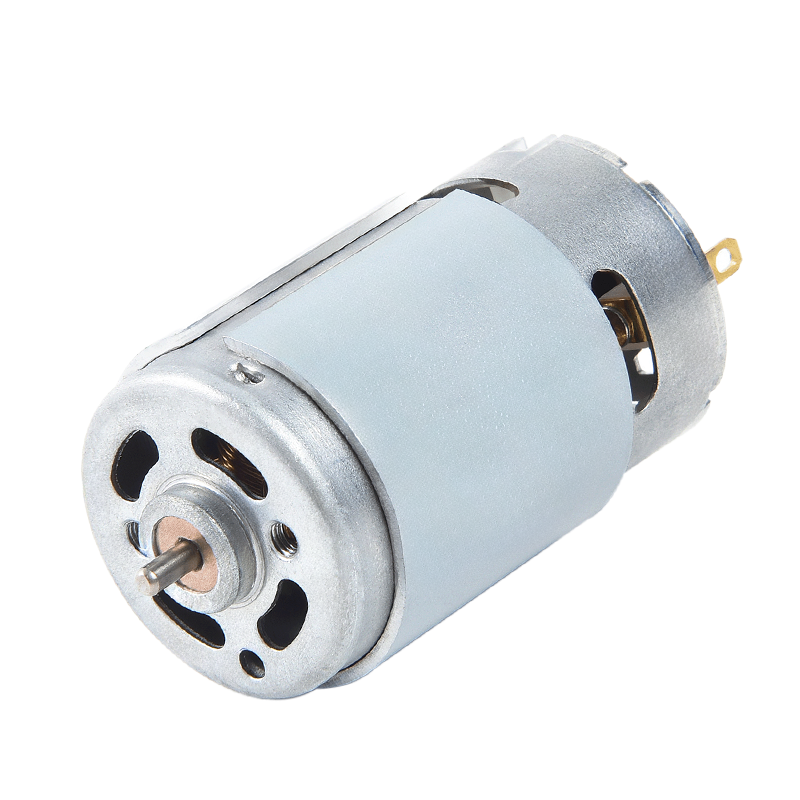

Fırçalı ve Fırçasız DC Motorlar

BLDC'nin nasıl çalıştığına bakmak, birçok yeni tasarımda neden tercih edilen seçenek haline geldiğini açıklamaya yardımcı olur. Aşağıdaki tablo, mikro motor uygulamalarındaki fırçalı ve fırçasız DC motorlar arasındaki temel farkları özetlemektedir.

Gerçek Uygulamalarda Neden BLDC Motorlar Kullanılıyor?

Yüksek verimlilik, uzun ömür ve kontrol edilebilir torkun birleşimi, BLDC motorlarını sürekli çalışması veya hassas çalışması gereken ürünler için doğal bir seçim haline getirir. Günlük çalışmalarımızda tasarımcıların drone tahrikinden endüstriyel otomasyona kadar her şey için BLDC teknolojisini seçtiğini görüyoruz. Birçok endüstriyel robotlar Kolları ve tutucuları doğru bir şekilde konumlandırmak için fırçasız motorların yumuşak düşük hızlı torkuna güvenin. Yüksek verimlilik elektrikli süpürgeler Daha az ısı ve daha az gürültü üretirken yüksek hızda dönmek için BLDC motorlarını kullanın.

Pratik faydaları görmek kolaydır:

• Daha yüksek verimlilik, daha az ısı israfı ve daha iyi pil ömrü anlamına gelir.
• Fırça olmaması, daha az bakım gerektiği ve motorun içinde karbon tozunun bulunmadığı anlamına gelir.
• Elektronik değiştirme, yumuşak hızlanma ve hassas hız düzenlemesi anlamına gelir.

Çok rotorlu drone gibi hafif, yüksek itiş gücüne sahip uygulamalar için motorun güç yoğunluğu ve hızlı tepki vermesi önemlidir. Bu görev için tasarlanan fırçasız bir motorun, verimli bir itme gücü sağlamak için stator direncini, mıknatıs derecesini ve mekanik dengeyi dengelemesi gerekir.

Doğru BLDC Motorun Seçilmesi

Çalışma prensibini anladıktan sonra motor seçimi, elektrik, mekanik ve çevresel gereksinimlerin karşılanması meselesi haline gelir. Sisteminizde mevcut olan nominal voltaj ve akımla başlayın. Ardından motorun hızı voltajla ilişkilendiren KV değerine ve akımı torkla ilişkilendiren tork sabitine bakın.

BLDC motor adaylarını karşılaştırırken basit bir kontrol listesi uygulayın:

1. Üründe hangi voltaj ve akım mevcut?
2. Çalışma hızında hangi sürekli ve tepe tork gereklidir?
3. Motorun düşük hız hassasiyeti için Hall sensörlerine ihtiyacı var mı, yoksa sensörsüz kontrol kabul edilebilir mi?
4. Boyut, ağırlık ve sıcaklık gibi hangi mekanik ve çevresel kısıtlamalar mevcut?

Sensör tabanlı motorlar, robotik, tıbbi cihazlar ve yük altında hassas konumlandırma veya başlatma gerektiren diğer uygulamalar için tercih edilir. Sensörsüz BLDC motorlar, yükün öngörülebilir olduğu fanlarda ve pompalarda yaygındır.

Yeni bir ürün tasarlıyorsanız, motoru seçmeden önce görev döngüsünü, ortam sıcaklığını ve beklenen kullanım ömrünü tartışmak faydalı olacaktır. Mikro motorlar konusunda deneyimi olan bir üretici, özel uygulamanız için doğru tel ölçüsünü, mıknatıs malzemesini ve yatak sistemini seçmenize yardımcı olabilir.

Sonuç

BLDC'nin nasıl çalıştığı tek bir cümleyle özetlenebilir: Bir elektronik kontrolör statorda dönen bir manyetik alan yaratır ve kontrolör sargıları doğru sırayla değiştirmeye devam ettiği için kalıcı mıknatıslı bir rotor bu alanı takip eder. Bu basit prensip, fırçaları ortadan kaldırır, verimliliği artırır ve mühendislere hız ve tork üzerinde hassas kontrol sağlar.

Otuz yılı aşkın üretim deneyimine sahip bir mikro motor üreticisi olarak, güvenilirlik, enerji verimliliği ve temiz çalışmanın önemli olduğu durumlarda ürün ekiplerini BLDC teknolojisini değerlendirmeye teşvik ediyoruz. Çalışma prensibiyle başlayın, yük profilinizi gözden geçirin ve ayrıntıları anlayan bir motor ortağı seçin.
