57JX5795BL Fırçasız planet dişli motor

1. Uzun Süreli Sürekli Çalışma İçin Fırçasız Dişli Motor
Motor, uzun çalışma döngüleri için istikrarlı güç sağlamak üzere fırçasız bir DC motoru planet dişli kutusuyla birleştirir. Fırçasız geçiş tasarımı, mekanik fırça temasını önleyerek onu tutarlı dönüş, azaltılmış fırça kaynaklı aşınma ve güvenilir uzun vadeli tahrik performansı gerektiren ekipmanlar için uygun hale getirir.

2. Kompakt Planet Şanzımandan 20N.m Yüksek Tork
20,0 N.m'ye kadar çıkış torku ile motor, yüksek hızlı motor girişini güçlü kullanılabilir çıkış kuvvetine dönüştürür. Kontrollü hızda yüksek tork gerektiren kaldırma mekanizmaları, elektrikli aktüatörler, konveyörler, valf sürücüleri, kapı sistemleri ve diğer otomasyon ekipmanları için uygundur.

3. 3.7:1'den 3736:1'e kadar Esnek Çıkış Seçimi
Şanzıman, 1'den 5'e kadar vites kademeleriyle 3,7:1'den 3736:1'e kadar redüksiyon oranları sunar. Çıkış hızı yaklaşık 1621,6RPM ile 1,6RPM arasında değişir ve tek bir motor serisinin hızlı iletimi, kontrollü hareketi ve ultra düşük hızlı ağır yük uygulamalarını kapsamasını sağlar.

4. Duyarlı BLDC Kontrolü için Salon Geri Bildirimi ve Harici Sürücü
Motor, MA, MB ve MC faz bağlantıları, Hall sinyalleri ve 24V VCC girişi ile üç fazlı BLDC kablolamayı kullanır ve harici bir motor sürücüsü gerektirir. Bu konfigürasyon, otomatik makinelerde elektronik komutasyonu, hız regülasyonunu, dönüş yönü kontrolünü ve sistem düzeyinde hareket koordinasyonunu destekler.

5. Fren Kullanılabilirliğiyle Düşük Boşluklu Şanzıman
Belirtilen dişli kutusu boşluğu ≤2° olup, geri gitme ve tekrarlanan konumlandırma sırasında istenmeyen hareketin azaltılmasına yardımcı olur. Kontrollü durdurma veya tutma gerektiren uygulamalar için bir fren konfigürasyonu mevcuttur. Şanzıman ayrıca ≤30kgf'ye kadar şaft basınç kuvvetine sahip 40Cr çelik dişliler, bilyalı rulman desteği ve çinko alaşımlı muhafaza kullanır.

BİZE ULAŞIN 57JX5795BL Fırçasız planet dişli motor
  • 57JX5795BL Fırçasız planet dişli motor
  • 57JX5795BL Fırçasız planet dişli motor
  • 57JX5795BL Fırçasız planet dişli motor

Teknik Özellikler

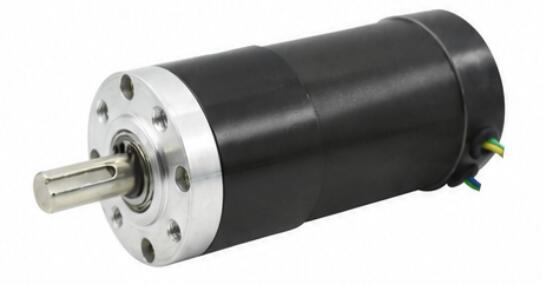

57JX5795BL-3 Muhafaza malzemesi Çinko alaşımı BLDC Kablo Bağlantıları
Modeli TJX57R5795BL Sarı yüksek lisans
Rulman Bilyalı rulman Yeşil MB
Dişli Modülü 0,8 milyon Mavi MC
Komütatör Fırçasız Siyah GND
Dişli malzemesi 40Cr çelik Sarı ha
Mil üzerindeki maksimum basınç kuvveti ≤30kgf Yeşil HB
Arka kirpik ≤2° Mavi HC
Fren mevcut Evet Kırmızı VCC
Dişli yapısı Planet dişli Motor sürücüsü gerektirir

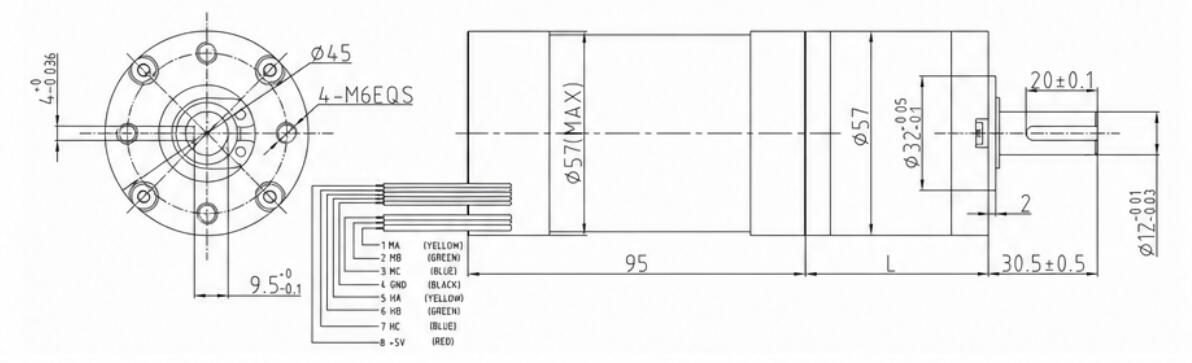

Boyutlar(mm)
57JX5795BL-4

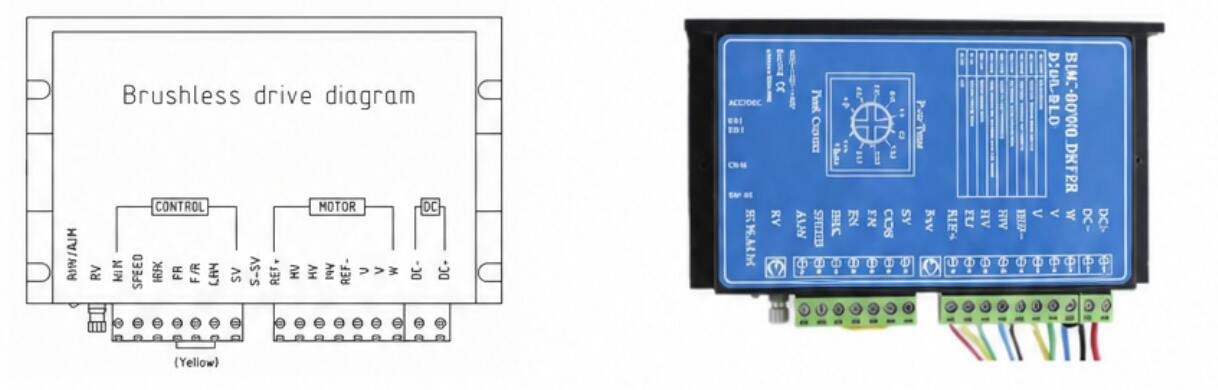

Motor Sürücüsü
57JX5795BL-5


Teknik Veriler

DC MOTOR HIZI Oran Dişli Aşamaları Şanzıman Boyutu Model Numarası Gerilim Yük Yok Yükte
Çalışma Aralığı Nominal Gerilim Mevcut Hız Mevcut Tork Hız
RPM Çap L Min-Maks V V mA RPM mA Nm RPM
6000 3.7 1 57 38.3 TJX57R5795BL3.7i-24V-1621.6R 6.0-36.0 24 1500 1621.6 6500 0.67 1297.3
6000 5.2 1 57 38.3 TJX57R5795BL5.2i-24V-1153.8R 6.0-36.0 24 1500 1153.8 6500 0.94 923.1
6000 13.7 2 57 51.4 TJX57R5795BL13.7i-24V-438R 6.0-36.0 24 1500 438 6500 2.24 350.4
6000 19.2 2 57 51.4 TJX57R5795BL19.2i-24V-312.5R 6.0-36.0 24 1500 312.5 6500 3.14 250
6000 26.9 2 57 51.4 TJX57R5795BL26.9i-24V-223R 6.0-36.0 24 1500 223 6500 4.4 178.4
6000 51 3 57 64.6 TJX57R5795BL51i-24V-117.6R 6.0-36.0 24 1500 117.6 6500 7.5 94.1
6000 71 3 57 64.6 TJX57R5795BL71i-24V-84.5R 6.0-36.0 24 1500 84.5 6500 10.44 67.6
6000 100 3 57 64.6 TJX57R5795BL100i-24V-60R 6.0-36.0 24 1500 60 6500 14.71 48
6000 139 3 57 64.6 TJX57R5795BL139i-24V-43.2R 6.0-36.0 24 1500 43.2 6500 20 34.5
6000 189 4 57 80 TJX57R5795BL189i-24V-31.7R 6.0-36.0 24 1500 31.7 6500 25.4 25.4
6000 264 4 57 80 TJX57R5795BL264i-24V-22.7R 6.0-36.0 24 1500 22.7 6500 20 18.2
6000 369 4 57 80 TJX57R5795BL369i-24V-16.3R 6.0-36.0 24 1500 16.3 6500 20 13
6000 512 4 57 80 TJX57R5795BL512i-24V-11.7R 6.0-36.0 24 1500 11.7 6500 20 9.4
6000 721 4 57 80 TJX57R5795BL721i-24V-8.3R 6.0-36.0 24 1500 8.3 6500 20 6.7
6000 699 5 57 95 TJX57R5795BL699i-24V-8.6R 6.0-36.0 24 1500 8.6 6500 20 6.9
6000 977 5 57 95 TJX57R5795BL977i-24V-6.1R 6.0-36.0 24 1500 6.1 6500 20 4.9
6000 1367 5 57 95 TJX57R5795BL1367i-24V-4.4R 6.0-36.0 24 1500 4.4 6500 20 3.5
6000 1911 5 57 95 TJX57R5795BL1911i-24V-3.1R 6.0-36.0 24 1500 3.1 6500 20 2.5
6000 2672 5 57 95 TJX57R5795BL2672i-24V-2.2R 6.0-36.0 24 1500 2.2 6500 20 1.8
6000 3736 5 57 95 TJX57R5795BL3736i-24V-1.6R 6.0-36.0 24 1500 1.6 6500 20 1.3

Tork Birimi Dönüşümü: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Başka parametrelere ihtiyacınız varsa, lütfen müşteri hizmetleriyle iletişime geçin.
