45JX775 Planet dişli motor

1. Zorlu Mekanik Yükler İçin Yüksek Tork Çıkışı
DC planet dişli motoru, 12,0 N·m'ye kadar çıkış torku sağlayarak ekipmanın kaldırma, itme, taşıma, kenetleme ve diğer yüke dayalı operasyonları gerçekleştirmesine yardımcı olur. Standart bir DC motorun düşük hızda yeterli çıkış kuvvetini sağlayamadığı uygulamalar için tasarlanmıştır.

2. 3,7:1'den 3736:1'e Kadar Geniş Dişli Oranı Seçimi
Tek bir motor platformunda farklı hız ve tork gereksinimlerini karşılamak için geniş bir redüksiyon oranları yelpazesinden seçim yapın. Çıkış hızı yaklaşık 1756,8RPM ile 1,7RPM arasında değişir ve temel motor tasarımını değiştirmeden yüksek hızlı iletimi, kontrollü hareketi ve ultra düşük hızda çalışmayı destekler.

3. Daha Kontrollü Hareket İçin Düşük Boşluklu
Şanzıman ≤2° boşluklu olarak tasarlanmıştır; yön değişiklikleri ve tekrarlanan hareketler sırasında istenmeyen oynamanın azaltılmasına yardımcı olur. Bu, motoru daha öngörülebilir çıkış hareketi gerektiren elektrikli aktüatörler, valf sürücüleri, kaldırma sistemleri, konveyörler, robotik mekanizmalar ve endüstriyel otomasyon ekipmanları için uygun hale getirir.

4. Kompakt Güç İletimi İçin Planet Şanzıman Tasarımı
Çok kademeli planet dişli kutusu, kompakt mekanik düzeni korurken yüksek hızlı motor girişini kullanılabilir çıkış torkuna aktarır. 1 ila 5 vites kademesi mevcut olan TJX45RT, ekipman tasarımcılarına kurulum alanı, çıkış hızı, tork ve mekanik yük gereksinimlerini dengelerken daha fazla esneklik sağlar.

5. İsteğe Bağlı Kodlayıcı Geri Bildirimiyle Endüstriyel Entegrasyon
Motorda 40Cr çelik dişliler, bilyalı yatak desteği ve çinko alaşımlı dişli kutusu muhafazası kullanılıyor. 24V olarak derecelendirilmiştir ve esnek sistem entegrasyonu için 6–36V çalışma aralığını destekler. İsteğe bağlı 5V 13PPR A/B iki kanallı kodlayıcı, otomatik makinelerde hız izlemeyi, dönüş algılamayı ve geri bildirim kontrolünü destekler.

BİZE ULAŞIN 45JX775 Planet dişli motor
  • 45JX775 Planet dişli motor
  • 45JX775 Planet dişli motor
  • 45JX775 Planet dişli motor
  • 45JX775 Planet dişli motor

Teknik Özellikler

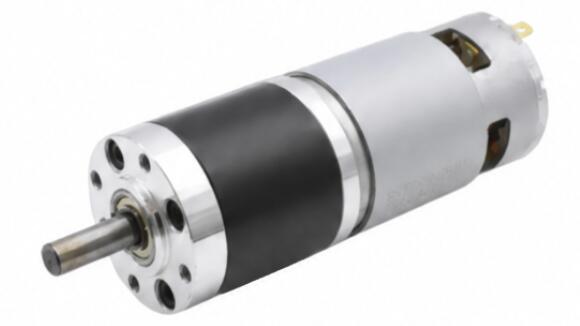

45JX775-5 Muhafaza malzemesi Çinko alaşımı Kodlayıcı Opsiyonel

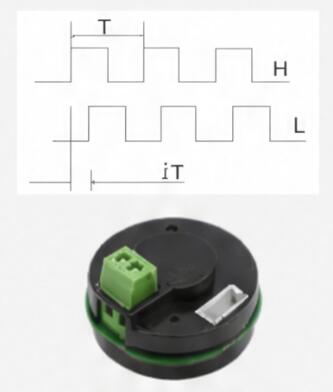

Modeli TJX45RT 45JX775-6
A-B 2 kanal
775Enkoder-5V 13PPR

Rulman Bilyalı rulman
Dişli Modülü 0,6 milyon
Komütatör Fırçalanmış
Dişli malzemesi 40Cr çelik
Mil üzerindeki maksimum basınç kuvveti ≤20kgf
Arka kirpik ≤2°
Fren mevcut Hayır
Dişli yapısı Planet dişli

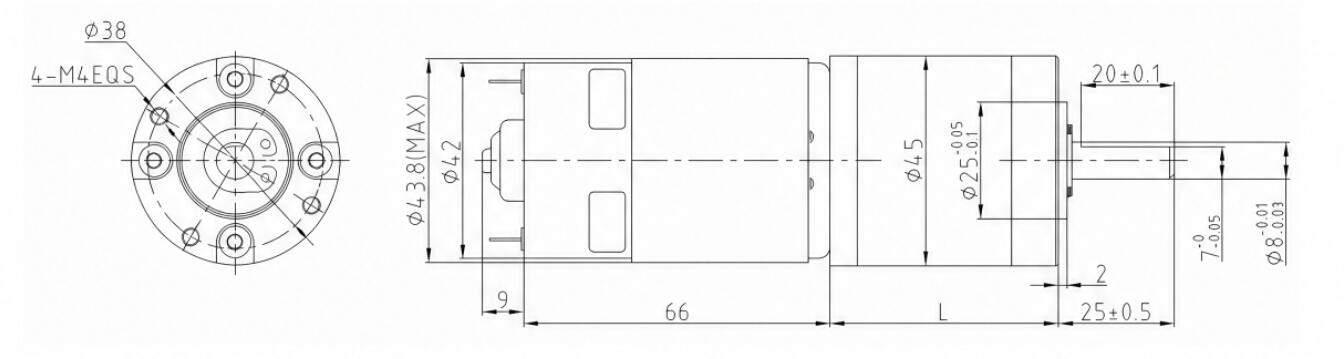

Boyutlar(mm)
45JX775-7

Teknik Veriler

DC MOTOR HIZI Oran Dişli Aşamaları Şanzıman Boyutu Model Numarası Gerilim Yük Yok Yükte
Çalışma Aralığı Nominal Gerilim Mevcut Hız Mevcut Tork Hız
RPM Çap L Min-Maks V V mA RPM mA Nm RPM
6500 3.7 1 45 29.7 TJX45RT3.7i-24V-1756.8R 6.0-36.0 24 420 1756.8 3000 0.29 1405.4
6500 5.2 1 45 29.7 TJX45RT5.2i-24V-1250R 6.0-36.0 24 420 1250 3000 0.4 1000
6500 13.7 2 45 39.4 TJX45RT13.7i-24V-474.5R 6.0-36.0 24 420 474.5 3000 0.95 379.6
6500 19.2 2 45 39.4 TJX45RT19.2i-24V-338.5R 6.0-36.0 24 420 338.5 3000 1.34 270.8
6500 26.9 2 45 39.4 TJX45RT26.9i-24V-241.6R 6.0-36.0 24 420 241.6 3000 1.87 193.3
6500 51 3 45 49.1 TJX45RT51i-24V-127.5R 6.0-36.0 24 420 127.5 3000 3.2 102
6500 71 3 45 49.1 TJX45RT71i-24V-91.5R 6.0-36.0 24 420 91.5 3000 4.45 73.2
6500 100 3 45 49.1 TJX45RT100i-24V-65R 6.0-36.0 24 420 65 3000 6.27 52
6500 139 3 45 49.1 TJX45RT139i-24V-46.8R 6.0-36.0 24 420 46.8 3000 8.71 37.4
6500 189 4 45 60.3 TJX45RT189i-24V-34.4R 6.0-36.0 24 420 34.4 3000 10.66 27.5
6500 264 4 45 60.3 TJX45RT264i-24V-24.6R 6.0-36.0 24 420 24.6 3000 12 19.7
6500 369 4 45 60.3 TJX45RT369i-24V-17.6R 6.0-36.0 24 420 17.6 3000 12 14.1
6500 512 4 45 60.3 TJX45RT512i-24V-12.7R 6.0-36.0 24 420 12.7 3000 12 10.2
6500 721 4 45 60.3 TJX45RT721i-24V-9R 6.0-36.0 24 420 9 3000 12 7.2
6500 699 5 45 71.5 TJX45RT699i-24V-9.3R 6.0-36.0 24 420 9.3 3000 12 7.4
6500 977 5 45 71.5 TJX45RT977i-24V-6.7R 6.0-36.0 24 420 6.7 3000 12 5.3
6500 1367 5 45 71.5 TJX45RT1367i-24V-4.8R 6.0-36.0 24 420 4.8 3000 12 3.8
6500 1911 5 45 71.5 TJX45RT1911i-24V-3.4R 6.0-36.0 24 420 3.4 3000 12 2.7
6500 2672 5 45 71.5 TJX45RT2672i-24V-2.4R 6.0-36.0 24 420 2.4 3000 12 1.9
6500 3736 5 45 71.5 TJX45RT3736i-24V-1.7R 6.0-36.0 24 420 1.7 3000 12 1.4

Tork Birimi Dönüşümü: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Başka parametrelere ihtiyacınız varsa, lütfen müşteri hizmetleriyle iletişime geçin.
