24JX370 Fırçalanmış planet dişli motor

1. Esnek Hız ve Tork Seçimi için Çoklu Dişli Oranları
1-5 kademeli planet dişli kutuları ve 3,7:1'den 3736:1'e kadar redüksiyon oranlarıyla mevcut olup, müşterilerin farklı tahrik sistemleri için uygun çıkış hızını ve torku seçmesine olanak tanır.

2. Kompakt 24mm Planet Şanzıman
24 mm çapındaki dişli kutusu, robotik mekanizmalar, akıllı kilitler, satış otomatları, tıbbi cihazlar ve küçük otomasyon sistemleri dahil, alanı sınırlı ekipmanlar için kompakt bir tahrik çözümü sağlar.

3. Kararlı ve Dayanıklı Dişli Şanzımanı
Kompakt mekanik uygulamalar için kararlı güç iletimi sağlamak üzere planet dişli yapısı, sinterlenmiş çelik dişliler, bilyalı yatak desteği ve 0,4M dişli modülü ile üretilmiştir.

4. Geniş 3–18V DC Çalışma Aralığı
12V nominal gerilimle 3–18V DC çalışma için tasarlanmıştır. Seçilen dişli oranına bağlı olarak çıkış hızı 1,4 ile 1405,4 RPM arasında değişir ve çıkış torku 2,00 N·m'ye kadar ulaşır.

5. Düşük Boşluk ve OEM/ODM Desteği
Boşluk ≤2° olup, hassas odaklı tahrik sistemlerinde konumlandırma performansının iyileştirilmesine yardımcı olur. Proje geliştirme için OEM/ODM özelleştirmesi, çıkış mili seçenekleri ve örnek siparişler mevcuttur.

BİZE ULAŞIN 24JX370 Fırçalanmış planet dişli motor

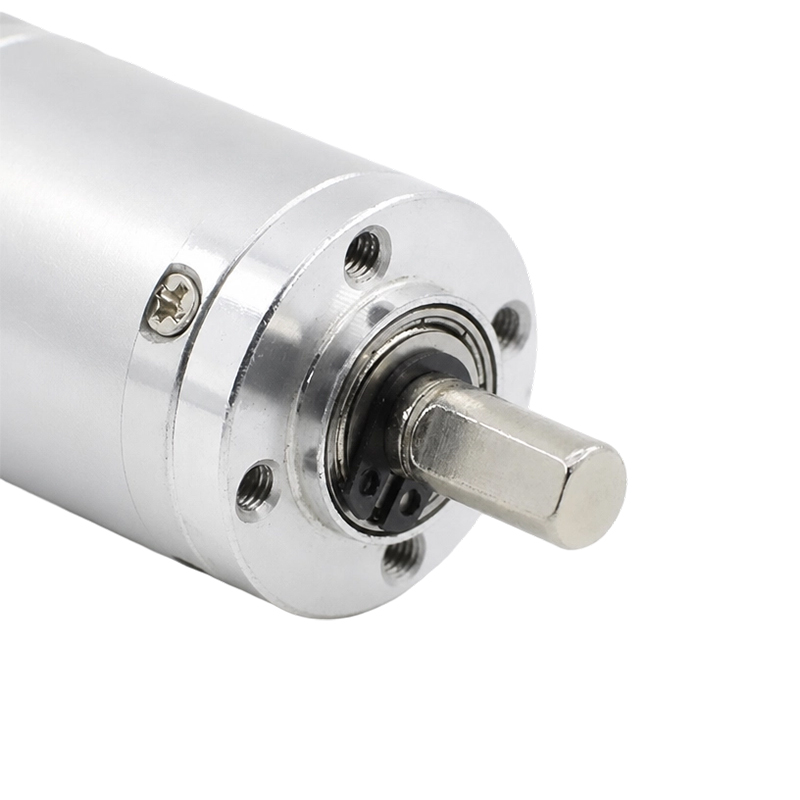

  • 24JX370 Fırçalanmış planet dişli motor
  • 24JX370 Fırçalanmış planet dişli motor
  • 24JX370 Fırçalanmış planet dişli motor

Teknik Özellikler

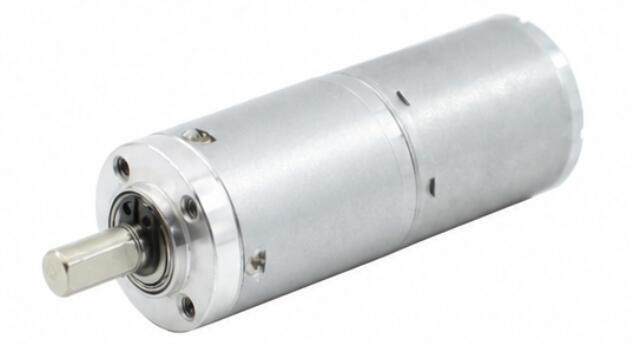

24JX370-3 Muhafaza malzemesi Çinko alaşımı Kodlayıcı Opsiyonel
Modeli TJX24RA Kodlayıcıyla birlikte olamaz
Rulman Bilyalı rulman
Dişli Modülü 0,4 milyon
Komütatör Fırçalanmış
Dişli malzemesi Sinterlenmiş çelik
Mil üzerindeki maksimum basınç kuvveti ≤7kgf
Arka kirpik ≤2°
Fren mevcut Hayır
Dişli yapısı Planet dişli

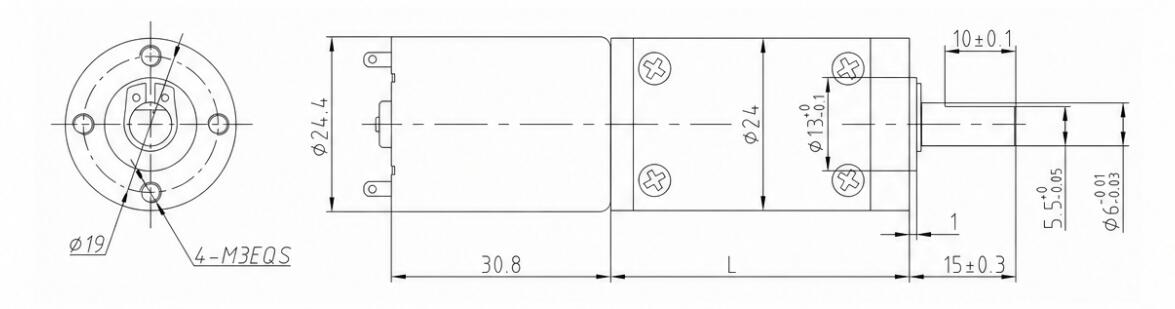

Boyutlar(mm)
24JX370-4

Teknik Veriler

DC MOTOR HIZI Oran Dişli Aşamaları Şanzıman Boyutu Model Numarası Gerilim Yük Yok Yükte
Çalışma Aralığı Nominal Gerilim Mevcut Hız Mevcut Tork Hız
RPM Çap L Min-Maks V V mA RPM mA Nm RPM
6500 3.7 1 24 22 TJX24RA3.7i-12V-1756.8R 3.0-18.0 12 30 1756.8 120 0.01 1405.4
6500 5.2 1 24 22 TJX24RA5.2i-12V-1250R 3.0-18.0 12 30 1250 120 0.01 1000
6500 13.7 2 24 28 TJX24RA13.7i-12V-474.5R 3.0-18.0 12 30 474.5 120 0.02 379.6
6500 19.2 2 24 28 TJX24RA19.2i-12V-338.5R 3.0-18.0 12 30 338.5 120 0.03 270.8
6500 26.9 2 24 28 TJX24RA26.9i-12V-241.6R 3.0-18.0 12 30 241.6 120 0.04 193.3
6500 51 3 24 33 TJX24RA51i-12V-127.5R 3.0-18.0 12 30 127.5 120 0.06 102
6500 71 3 24 33 TJX24RA71i-12V-91.5R 3.0-18.0 12 30 91.5 120 0.09 73.2
6500 100 3 24 33 TJX24RA100i-12V-65R 3.0-18.0 12 30 65 120 0.13 52
6500 139 3 24 33 TJX24RA139i-12V-46.8R 3.0-18.0 12 30 46.8 120 0.17 37.4
6500 189 4 24 39 TJX24RA189i-12V-34.4R 3.0-18.0 12 30 34.4 120 0.21 27.5
6500 264 4 24 39 TJX24RA264i-12V-24.6R 3.0-18.0 12 30 24.6 120 0.3 19.7
6500 369 4 24 39 TJX24RA369i-12V-17.6R 3.0-18.0 12 30 17.6 120 0.42 14.1
6500 512 4 24 39 TJX24RA512i-12V-12.7R 3.0-18.0 12 30 12.7 120 0.58 10.2
6500 721 4 24 39 TJX24RA721i-12V-9R 3.0-18.0 12 30 9 120 0.81 7.2
6500 699 5 24 45 TJX24RA699i-12V-9.3R 3.0-18.0 12 30 9.3 120 0.71 7.4
6500 977 5 24 45 TJX24RA977i-12V-6.7R 3.0-18.0 12 30 6.7 120 0.99 5.3
6500 1367 5 24 45 TJX24RA1367i-12V-4.8R 3.0-18.0 12 30 4.8 120 1.39 3.8
6500 1911 5 24 45 TJX24RA1911i-12V-3.4R 3.0-18.0 12 30 3.4 120 1.94 2.7
6500 2672 5 24 45 TJX24RA2672i-12V-2.4R 3.0-18.0 12 30 2.4 120 2 1.9
6500 3736 5 24 45 TJX24RA3736i-12V-1.7R 3.0-18.0 12 30 1.7 120 2 1.4

Tork Birimi Dönüşümü: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Başka parametrelere ihtiyacınız varsa, lütfen müşteri hizmetleriyle iletişime geçin.
