22JX180 Fırçalanmış planet dişli motor

1. Alanı Sınırlı Tasarımlar için Kompakt Güç
Ekipmanınızı büyütmeden daha fazla güce mi ihtiyacınız var? Bu mini planet dişli motor, kompakt 22 mm'lik bir dişli kutusunda verimli dişli çıkışı sağlayarak robotlar, akıllı cihazlar, kilitler ve küçük otomasyon sistemleri için idealdir.

2. Kolay Hız ve Tork Eşleştirme
Tek motor platformu, çoklu sürücü çözümleri. Tüm mekanik sistemi yeniden tasarlamanıza gerek kalmadan, ihtiyaç duyduğunuz hız ve torku eşleştirmek için geniş bir redüksiyon oranları yelpazesi arasından seçim yapın.

3. Kontrollü ve Hassas Hareket İçin Tasarlandı
Planet dişli yapısı ve düşük boşluklu tasarım, robotik eklemler, besleyiciler, aktüatörler, aletler ve diğer hareket kontrolü uygulamaları için daha yumuşak, daha öngörülebilir hareket sağlamaya yardımcı olur.

4. Geribildirim Kontrollü Sistemlere Hazır
Hız veya konum geri bildirimi gerektiren uygulamalar için isteğe bağlı iki kanallı A/B kodlayıcı, motor kontrolünün ve sistem entegrasyonunun iyileştirilmesine yardımcı olabilir.

5. Prototipten Üretime Özel Motor Çözümleri
Esnek dişli oranları, şaft konfigürasyonları ve enkoder seçenekleriyle OEM ve ODM projeleri için mevcuttur. Prototip testi, küçük seri geliştirme ve hacimli üretim için uygundur.

BİZE ULAŞIN 22JX180 Fırçalanmış planet dişli motor
  • 22JX180 Fırçalanmış planet dişli motor
  • 22JX180 Fırçalanmış planet dişli motor
  • 22JX180 Fırçalanmış planet dişli motor
  • 22JX180 Fırçalanmış planet dişli motor

Teknik Özellikler

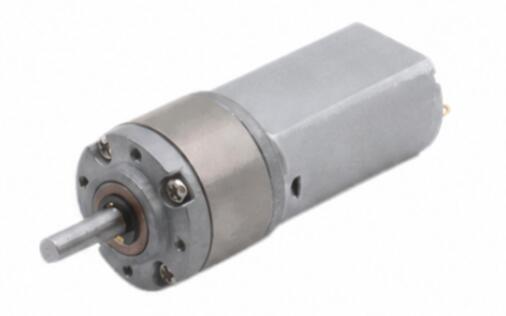

22JX180-5 Muhafaza malzemesi Çinko alaşımı Kodlayıcı Opsiyonel

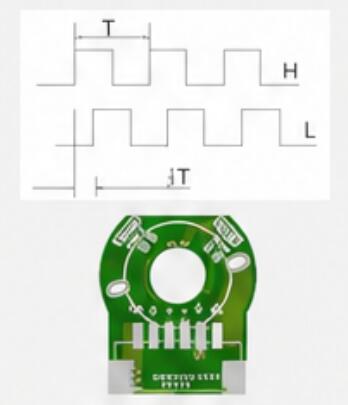

Modeli TJX22RC 22JX180-6
A-B 2 kanal
180Enkoder-5V 12PPR

Rulman Yağ yatağı
Dişli Modülü 0,3 milyon
Komütatör Fırçalanmış
Dişli malzemesi Sinterlenmiş çelik
Mil üzerindeki maksimum basınç kuvveti ≤5kgf
Arka kirpik ≤2°
Fren mevcut Hayır
Dişli yapısı Planet dişli

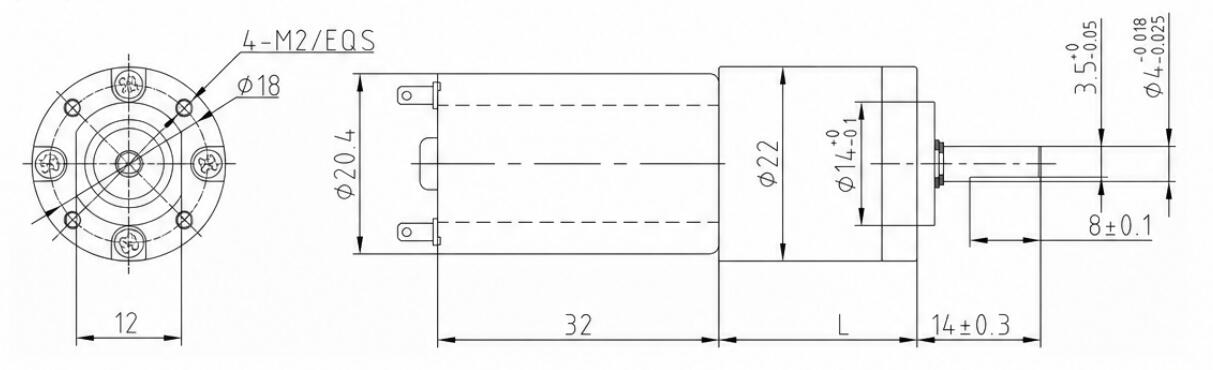

Boyutlar(mm)
22JX180-7

Teknik Veriler

DC MOTOR HIZI Oran Dişli Aşamaları Şanzıman Boyutu Model Numarası Gerilim Yük Yok Yükte
Çalışma Aralığı Nominal Gerilim Mevcut Hız Mevcut Tork Hız
RPM Çap L Min-Maks V V mA RPM mA Nm RPM
10000 4 1 22 13 TJX22RC4i-6V-2500R 1.5-9.0 6 150 2500 520 0.01 2000
10000 4.75 1 22 13 TJX22RC4.75i-6V-2105.3R 1.5-9.0 6 150 2105.3 520 0.01 1684.2
10000 12.3 2 22 17 TJX22RC12.3i-6V-813R 1.5-9.0 6 150 813 520 0.02 650.4
10000 16 2 22 17 TJX22RC16i-6V-625R 1.5-9.0 6 150 625 520 0.03 500
10000 19 2 22 17 TJX22RC19i-6V-526.3R 1.5-9.0 6 150 526.3 520 0.04 421.1
10000 43 3 22 20 TJX22RC43i-6V-232.6R 1.5-9.0 6 150 232.6 520 0.08 186
10000 58 3 22 20 TJX22RC58i-6V-172.4R 1.5-9.0 6 150 172.4 520 0.1 137.9
10000 76 3 22 20 TJX22RC76i-6V-131.6R 1.5-9.0 6 150 131.6 520 0.13 105.3
10000 90 3 22 20 TJX22RC90i-6V-111.1R 1.5-9.0 6 150 111.1 520 0.16 88.9
10000 107 3 22 20 TJX22RC107i-6V-93.5R 1.5-9.0 6 150 93.5 520 0.19 74.8
10000 150 4 22 24 TJX22RC150i-6V-66.7R 1.5-9.0 6 150 66.7 520 0.24 53.3
10000 204 4 22 24 TJX22RC204i-6V-49R 1.5-9.0 6 150 49 520 0.32 39.2
10000 276 4 22 24 TJX22RC276i-6V-36.2R 1.5-9.0 6 150 36.2 520 0.44 29
10000 304 4 22 24 TJX22RC304i-6V-32.9R 1.5-9.0 6 150 32.9 520 0.48 26.3
10000 375 4 22 24 TJX22RC375i-6V-26.7R 1.5-9.0 6 150 26.7 520 0.6 21.3
10000 525 5 22 28 TJX22RC525i-6V-19R 1.5-9.0 6 150 19 520 0.75 15.2
10000 713 5 22 28 TJX22RC713i-6V-14R 1.5-9.0 6 150 14 520 0.75 11.2
10000 1024 5 22 28 TJX22RC1024i-6V-9.8R 1.5-9.0 6 150 9.8 520 1 7.8
10000 2036 5 22 28 TJX22RC2036i-6V-4.9R 1.5-9.0 6 150 4.9 520 1 3.9

Tork Birimi Dönüşümü: 1N.m≈10.2kgf.cm≈141.6oz.in≈8.85lb.in
Başka parametrelere ihtiyacınız varsa, lütfen müşteri hizmetleriyle iletişime geçin.
