Fırçasız DC (BLDC) Motor - Yapısı ve Çalışması

Fırçasız DC (BLDC) motorlar Verimlilikleri, güvenilirlikleri ve uzun hizmet ömürleri nedeniyle giderek daha popüler hale geldi. Geleneksel fırçalı motorların aksine, sargılar arasındaki akımı değiştirmek için elektronik bir kontrol sistemi kullanırlar ve fırçalara ve mekanik bir komütatöre olan ihtiyacı ortadan kaldırırlar. Bu tasarım verimliliği artırır, aşınmayı azaltır ve daha hassas kontrol sağlar. Sonuç olarak BLDC motorlar, endüstriyel ekipmanlardan tüketici elektroniğine kadar çeşitli uygulamalarda yaygın olarak kullanılmaktadır.

BLDCMotorların Temel Yapısı

Stator:

Stator, fırçasız DC motorun sabit kısmıdır ve rotoru çalıştıran manyetik alanın oluşturulmasından sorumludur. Lamine çelik bir çekirdek etrafına monte edilmiş çok sayıda bakır sargıdan oluşur. Bu sargılar, her faza belirli bir sırayla akım sağlayan bir Elektronik Hız Kontrol Cihazına (ESC) bağlanır.

Kontrolör sargılar arasındaki akımı değiştirdikçe, motorun içindeki manyetik alan sürekli olarak konum değiştirerek dönen manyetik alan olarak bilinen şeyi yaratır. Rotordaki kalıcı mıknatıslar doğal olarak bu hareketli alanı takip ederek tork üretir ve motorun dönmesine neden olur.

Stator tasarımının motor performansı üzerinde doğrudan etkisi vardır. Sargı konfigürasyonu, slot tasarımı ve kutup sayısı gibi faktörler verimliliği, tork çıkışını, çalışma sıcaklığını ve gürültü seviyelerini etkileyebilir. Bu nedenle stator genellikle bir BLDC motordaki en kritik bileşenlerden biri olarak kabul edilir.

Rotor:

Fırçasız bir DC motorun rotoru, manyetik alan oluşturan kalıcı mıknatıslardan oluşur. Çalışma sırasında bu manyetik alan, stator tarafından üretilen dönen manyetik alanla etkileşime girerek motoru çalıştıran torku üretir.

Statordan farklı olarak rotor, sargılara veya doğrudan elektrik bağlantısına ihtiyaç duymaz. Bu daha basit yapı, fırça ve komütatör ihtiyacını ortadan kaldırarak mekanik aşınmayı azaltır ve güvenilirliği artırır.

Rotor, uygulamaya bağlı olarak tipik olarak 2 ila 8 arasında değişen belirli sayıda manyetik kutupla tasarlanmıştır. Kutup sayısı motor performansında önemli bir rol oynar. Daha fazla kutba sahip motorlar genellikle daha yüksek tork ve düşük hızlarda daha düzgün çalışma sağlarken, daha az kutba sahip motorlar yüksek hızlı uygulamalar için daha uygundur. Bu nedenle doğru kutup sayısının seçilmesi motor tasarımının önemli bir parçasıdır çünkü tork, hız ve genel verimlilik arasındaki dengeyi doğrudan etkiler.

kalıcı mıknatıslar:

Kalıcı mıknatıslar, statorla etkileşime girerek dönmeyi sağlayan manyetik alanı üretir. Çoğu BLDC motor, kompakt ve hafif kalırken güçlü bir manyetik alan sağladıkları için neodimyum demir bor (NdFeB) mıknatısları kullanır. Yüksek sıcaklıklar veya zorlu çalışma ortamları içeren uygulamalarda, üstün termal stabiliteleri ve korozyon dirençleri nedeniyle samaryum kobalt (SmCo) mıknatıslar kullanılabilir. Mıknatıslar, yüksek hızlarda kararlı çalışmayı sağlamak için rotora güvenli bir şekilde monte edilir.

Mıknatıs tasarımı motor performansının belirlenmesinde önemli bir rol oynar. Kutup sayısı, mıknatıs yerleşimi ve manyetik güç gibi faktörlerin tümü tork çıkışını, hız kapasitesini ve genel verimliliği etkiler. Motor tasarımcıları, bu parametreleri optimize ederek, öncelik yüksek tork, yüksek hız veya maksimum enerji verimliliği olsun, farklı uygulamaların özel gereksinimlerini karşılayacak şekilde bir BLDC motorunu uyarlayabilirler.

BLDC Motor Çeşitleri

İç Rotorlu BLDC Motorlar

İç rotorlu fırçasız bir DC motorda, sabit mıknatıslı rotor, motorun merkezinde bulunur ve sabit stator sargılarının içinde döner. Bu, endüstriyel ve ticari uygulamalarda daha yaygın olarak kullanılan konfigürasyondur. Rotor, motor kesitinin yalnızca çekirdeğini kapladığından çapı ve kütlesi nispeten küçüktür, bu da düşük dönme ataletiyle sonuçlanır. Düşük atalet, motorun hızla hızlanabileceği ve yavaşlayabileceği anlamına gelir; bu, dinamik yanıtın kritik bir tasarım gereksinimi olduğu servo sürücülerde, robotik bağlantılarda ve hassas konumlandırma sistemlerinde gereklidir.

Kompakt rotor aynı zamanda iç rotorlu motorların yüksek dönüş hızlarına ulaşmasını sağlar. Standart makine düzeneklerine doğal bir şekilde entegre olan silindirik bir mahfaza ile birleştirilmiş iç rotor tasarımı, hızlı dinamik tepkiye sahip yüksek hızlı, kompakt bir motorun gerekli olduğu elektrikli aletler, pompalar, kompresörler, soğutma fanları ve endüstriyel tahrik uygulamaları için çok uygundur. Stator sargılarında üretilen ısı doğrudan motor muhafazası aracılığıyla çevredeki yapıya iletilebilir, bu da sürekli çalışma sırasında termal yönetimi kolaylaştırır.

Dış Rotorlu BLDC Motorlar

Dış rotorlu fırçasız DC motorda rotor, statoru çevreleyen ve onun etrafında dönen silindirik bir kabuk veya kap oluşturur. Kalıcı mıknatıslar bu dış rotor kabuğunun iç yüzeyine, motorun merkezindeki stator sargılarına doğru içeriye bakacak şekilde monte edilmiştir. Bu ters çevrilmiş düzenleme, manyetik hava boşluğunu daha büyük bir yarıçapa yerleştirir, bu da etkili tork kolunu arttırır ve rotor çevresi etrafına daha fazla manyetik kutbun yerleştirilmesine olanak tanır.

Sonuç, eşdeğer boyut ve güce sahip bir iç rotor tasarımıyla karşılaştırıldığında, daha düşük dönme hızlarında önemli ölçüde daha yüksek tork üreten bir motordur. Bu nedenle dış rotorlu motorlar, hız düşürücü dişlilerin istenmediği doğrudan tahrikli uygulamalar için tercih edilen seçimdir; özellikle drone ve İHA tahriki, doğrudan tahrikli tavan ve eksenel fanlar, elektrikli bisiklet göbek motorları ve hassas cihazlarda döner tabla veya tablalı tahrikler. Bunun telafisi, daha büyük bir dış çap ve daha yüksek dönme ataletidir, bu da iç rotor tasarımlarına göre dinamik tepkiyi sınırlar. Dönen dış kabuk stator etrafındaki hava akışını kısıtladığından termal yönetim de daha dikkatli bir değerlendirme gerektirir.

BLDC motoru nasıl döner?

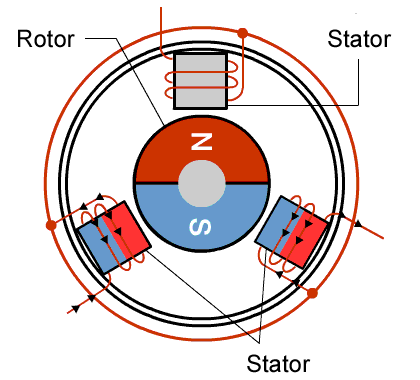

Fırçasız bir DC motorun çalışması, stator tarafından üretilen manyetik alan ile rotor üzerine monte edilmiş kalıcı mıknatıslar arasındaki etkileşime dayanmaktadır.

Stator sargısına akım verildiğinde, rotor mıknatıslarını çeken ve iten bir manyetik alan oluşturulur. Bu manyetik kuvvet tork üretir ve rotorun hareket etmesine neden olur. Bununla birlikte, eğer aynı sargıya sürekli olarak enerji verilirse, rotor basitçe manyetik alanla hizalanacak ve dönmeyi bırakacaktır.

Motorun çalışır durumda kalması için statorun içindeki manyetik alanın sürekli konum değiştirmesi gerekir. Bu, elektronik komütasyon olarak bilinen bir işlemle gerçekleştirilir. BLDC motor, geleneksel bir DC motor gibi fırçalar ve mekanik bir komütatör kullanmak yerine, farklı stator sargıları arasındaki akımı tam olarak zamanlanmış aralıklarla değiştirmek için bir elektronik denetleyiciye dayanır.

Kontrolör, Hall etkisi sensörlerini veya sensörsüz geri EMF algılamayı kullanarak rotor konumunu belirler. Bu bilgiye dayanarak uygun sarım sırasına enerji vererek, rotoru sürekli olarak ileri doğru çeken dönen bir manyetik alan oluşturur.

Denetleyici temel olarak üç temel parçadan oluşur: konum geri besleme cihazları (Hall sensörleri veya arka EMF algılama devreleri gibi), akıllı kontrol algoritmalarını çalıştıran bir mikro denetleyici veya dijital sinyal işlemcisi ve akım yollarını değiştirmek için transistörler ve MOSFET'ler gibi güç elektroniği bileşenleri. Bu modüller elektronik komütasyonu gerçekleştirmek ve her motor fazının enerjilenmesini yönetmek için işbirliği yapar. Kontrolör ilk olarak rotor konumunu konum geri besleme cihazları aracılığıyla tanımlar. Bu konumsal verilere dayanarak, rotoru sürekli ileri çeken dönen bir manyetik alan oluşturmak için sargılara doğru sırayla enerji verir, düzgün çalışma, verimli tork çıkışı ve hassas hız kontrolü için sabit bir dönen manyetik alan sağlar.

BLDC Motorların Avantajları

Yüksek Verimlilik

BLDC motorlar yüksek verimlidir çünkü fırça sürtünmesini ve komütatör kayıplarını ortadan kaldırır. Yüksek performanslı kalıcı mıknatıslarla birleştiğinde, daha az ısı üretirken daha fazla elektrik enerjisini kullanışlı mekanik çıktıya dönüştürürler.

Uzun Hizmet Ömrü

Fırçalar veya komütatörler olmadığında BLDC motorun içinde daha az aşınma bileşeni bulunur. Bu, bakım gereksinimlerini önemli ölçüde azaltır ve çalışma ömrünün uzatılmasına yardımcı olur.

Yüksek Güç Yoğunluğu

BLDC motorlar kompakt bir paketten yüksek tork ve güç sağlayabilir. Hafif rotor tasarımları aynı zamanda dinamik tepkiyi ve hızlanma performansını da artırır.

Düşük Elektrik Gürültüsü

Fırça-komütatör teması olmadığından, BLDC motorlar geleneksel fırçalı motorlara göre çok daha az elektriksel gürültü ve elektromanyetik girişim (EMI) üretir.

Hassas Kontrol

BLDC motorlar, bir elektronik kontrol cihazıyla eşleştirildiğinde geniş bir çalışma aralığında doğru hız ve tork kontrolü sağlar; bu da onları otomasyon ve hassas uygulamalar için ideal kılar.

BLDC Motorlar için İdeal Uygulamalar

BLDC motorlar verimliliğin, güvenilirliğin ve hassas kontrolün gerekli olduğu endüstrilerde yaygın olarak kullanılmaktadır. Tipik uygulamalar arasında endüstriyel otomasyon sistemleri, robot teknolojisi, CNC ekipmanı, elektrikli el aletleri, tıbbi cihazlar ve elektrikli araçlar yer alır. Yüksek tork, hızlı tepki ve uzun hizmet ömrü sunma yetenekleri, onları zorlu çalışma ortamlarına son derece uygun hale getiriyor.

Hongyang Motor, çok çeşitli endüstriyel ve ticari uygulamalar için özelleştirilmiş motor çözümleri sunmaktadır. Mühendislik ekibimiz, performans gereksinimlerine, çalışma koşullarına ve maliyet hedeflerine göre en uygun motor teknolojisinin seçilmesine yardımcı olmak için müşterilerle yakın işbirliği içinde çalışır. Ayrıca, çeşitli endüstrilerde daha yüksek verimlilik, daha uzun hizmet ömrü ve gelişmiş hareket kontrolü performansına yönelik artan talebi karşılamak için aktif olarak bir dizi fırçasız DC motor çözümü geliştiriyoruz.
