Varistörlerin Mikro DC Motorlarda Uygulaması

Varistör, devredeki aşırı gerilim dalgalanmalarını absorbe etmek ve aşağı yöndeki hassas elektronik bileşenleri korumak için tasarlanmış, doğrusal olmayan, voltaj sınırlayıcı bir koruma bileşenidir. Fırçalı mikro motorlarda yaygın olarak uygulanan bu yöntem, komütasyon voltajındaki ani yükselmeler, elektromanyetik girişim ve fırça aşınması gibi yaygın motor çalışma sorunlarını etkili bir şekilde çözer.

Bu makale varistörlerin çalışma prensibini sistematik olarak tanıtmakta, temel koruyucu işlevlerini analiz etmektedir. mikro motor operasyon ve standartlaştırılmış ve pratik bileşen seçimi yönergeleri sağlar. Donanım mühendisleri, tasarım geliştiricileri ve satın alma personeli için profesyonel bir teknik referans görevi görür.

Varistörlerin Çalışma Prensibi

Gerilime bağlı bir direnç (varistör), gerilim değişikliklerine karşı oldukça hassastır. Direnci, normal düşük voltajlı çalışma koşulları altında megaohm seviyesinde kalır ve aşırı voltaj dalgalanmaları meydana geldiğinde anında keskin bir şekilde miliohm seviyesine düşer, bu da dalgalanma akımını hızlı bir şekilde boşaltmak ve voltaj kenetleme korumasını gerçekleştirmek için düşük empedanslı bir yol oluşturur.

1.1 Üç Karakteristik Çalışma Bölgesi

Bir varistörün çalışma durumu, uygulanan voltaja göre üç farklı bölgeye ayrılabilir:

1) Sızıntı Bölgesi

Uygulanan voltaj devrenin normal çalışma aralığı içinde olduğunda, varistör yalnızca çok küçük bir kaçak akımın geçmesiyle son derece yüksek bir direnç sunar. Devrenin normal çalışmasını etkilemez ve uzun süreli bekleme koruma durumunda kalır.

2) Doğrusal Olmayan Sıkıştırma Bölgesi

Devrede geçici dalgalanmalar veya voltaj yükselmeleri görüldüğünde varistör doğrusal olmayan çalışma bölgesine girer. Terminal voltajı güvenli ve dar bir aralıkta sabit bir şekilde sabitlenirken akım keskin bir şekilde artar. Bu, varistörün dalgalanmaları absorbe etmesi ve ani yükselmeleri bastırması için temel çalışma bölgesidir ve mikro motor devrelerinde ana koruma işini üstlenir.

3) Doygunluk Bölgesi

Aşırı gerilim yatak aralığının dışına çıkmaya devam ederse varistör doyma bölgesine girer ve düşük dirençli doğrusal bir bileşen gibi davranarak döngü akımında keskin bir artışa neden olur. Bu bölgede uzun süreli çalışma, bileşenlerin aşırı ısınmasına, yanmasına ve hatta seramik çatlamasına neden olacaktır. Bu nedenle pratik uygulamalarda doyum bölgesi çalışması kesinlikle yasaktır.

1.2 Malzeme İletim Mekanizması

Yaygın olarak kullanılan metal oksit varistörleri, bizmut oksit ve kobalt oksit gibi az miktarda yardımcı metal oksit katkı maddeleri ile esas olarak çinko oksitten (ZnO) yapılan sinterlenmiş polikristalin yarı iletken seramiklerdir.

Her bir çinko oksit tanesi, yüksek dirençli bir tanecik sınır tabakası ile sarılır. Nominal çalışma voltajı altında tane sınırı, normal devre çalışmasını sağlamak için akım iletimini bloke eder. Gerilim eşik değerini aştığında, tane sınırında Zener bozulması ve tünelleme etkileri meydana gelir, bileşen direnci aniden düşer ve dalgalanma enerjisini anında serbest bırakmak için yüksek hızlı bir deşarj kanalı oluşturulur.

Mikro Motorlardaki Varistörlerin Temel Fonksiyonları

Ana akım mikro motorların çoğu fırçalanmış DC motorlardır. Çalışma sırasında, karbon fırçalar ve komütatörler sürekli olarak armatür sargılarının akım yönünü değiştirir. Armatür sargısı endüktif özelliğe sahip olduğundan enerji verildiğinde manyetik enerji depolayacaktır. Komütasyon sırasında akımın anında değişmesi, büyük manyetik enerji açığa çıkarır ve yüksek voltajda geçici ani yükselişler, yani geri elektromotor kuvveti (Geri EMF) oluşturur.

Etkili koruma olmadan, komütasyon ani artışları üç büyük soruna neden olacaktır:

1) Hızlandırılmış Motor Aşınması

Yüksek voltaj yükselmeleri, komütasyon kıvılcımları üreterek, komütatör segmentlerinde ve karbon fırçalarda yüksek sıcaklıkta erozyona neden olur, mekanik aşınmayı artırır ve mikro motorların genel servis ömrünü büyük ölçüde kısaltır.

2) Şiddetli Elektromanyetik Parazit

Komutasyon kıvılcımları sürekli elektromanyetik gürültü yayarak sensörler, Bluetooth modülleri ve kontrol çipleri gibi çevredeki hassas cihazların normal çalışmasına müdahale ederek ürünün EMC uyumluluğu arızasına yol açar.

3) Devre Bileşeni Hasarı

Bastırılmayan aşırı gerilim artışları kontrol PCB'sine iletilecek, sürücü IC'leri, kapasitörler ve diğer hassas bileşenler kolayca parçalanacak, ürün arıza oranı ve satış sonrası maliyet artacaktır.

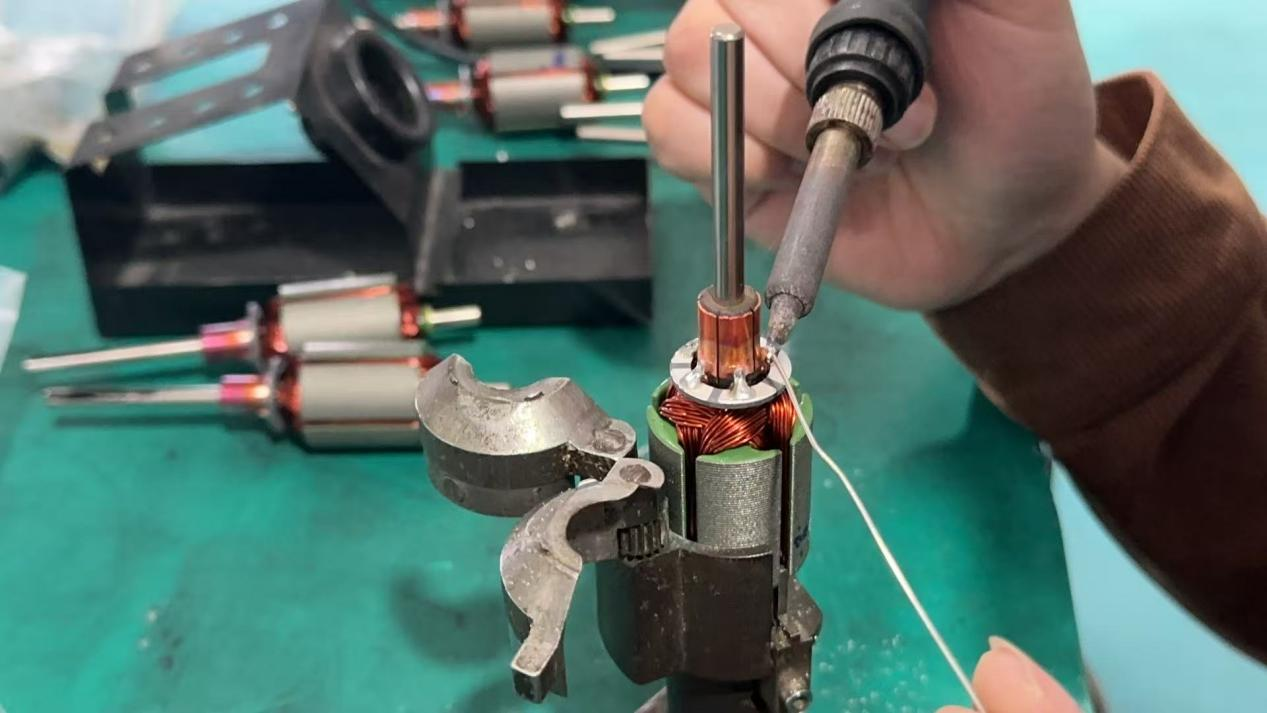

Mikro motor terminallerine bir varistörün paralel bağlanmasıyla bileşen, komütasyon voltajında ​​ani yükselmeler meydana geldiğinde anında doğrusal olmayan kenetleme bölgesine girecektir. Aşırı voltajı güvenli bir aralıkta tutmak için düşük empedanslı bir dalgalanma deşarj yolu sağlar ve üç temel koruma etkisini gerçekleştirir:

1. Komütasyon kıvılcımlarını etkili bir şekilde bastırın ve komütatörlerin ve karbon fırçaların aşınmasını azaltın;
2. Endüstriyel EMI sertifikasyon standartlarını karşılamak için elektromanyetik radyasyon girişimini önemli ölçüde azaltın;
3. Arka uç devresinin hassas bileşenlerini korumak için geçici dalgalanma enerjisini emer.

Mikro Motorlar için Profesyonel Varistör Seçim Kılavuzu

Mikro motora özel varistörlerin seçimi iki temel parametreye odaklanır: varistör voltajı (V₁mA) ve dalgalanma akımı kapasitesi.

Anahtar Parametre 1: Varistör Gerilimi (V₁mA)

Eşik kırılma voltajı olarak da bilinen varistör voltajı (V₁mA), varistörden 1mA DC akım geçtiğinde bileşen üzerindeki voltajı ifade eder. Koruma doğruluğunu ve servis ömrünü etkileyen en kritik parametredir.

DC Mikro Motor Seçim Formülü

V₁mA = (1,8 ~ 2,2) × Motor Nominal DC Besleme Gerilimi (Vp)

İki Temel Seçim Kısıtlaması

1. Yanlış tetiklemeyi ve anormal ısınmayı önlemek için varistör voltajı sistemin maksimum sürekli çalışma voltajından yüksek olmalıdır;
2. Devre hasarı oluşmadan önce etkili kenetleme sağlamak için varistör voltajı, korunan bileşenlerin maksimum dayanma voltajından daha düşük olmalıdır.

Pratik Uygulama Örneği

12V dereceli DC mikro motor için:

Minimum seçim değeri: 12V × 1,8 = 21,6V

Maksimum seçim değeri: 12V × 2,2 = 26,4V

Önerilen genel teknik özellikler: 24V / 26V varistörler.

Anahtar Parametre 2: Aşırı Akım Kapasitesi

Dalgalanma akımı kapasitesi, varistörün standart test koşulları altında (25°C ortam sıcaklığı, belirtilen dalgalanma dalga biçimi ve darbe süreleri) dayanabileceği maksimum tepe darbe akımını ifade eder ve varistör voltaj değişimi ±%10 dahilinde kontrol edilir.

Seçim Esasları

1. Daha yüksek bir dalgalanma akımı değeri, daha güçlü anti-parazit özelliği ve daha istikrarlı koruma performansı sağlar;
2. Uzun süreli güvenilir çalışmayı sağlamak için motor tarafından üretilen gerçek dalgalanma akımı, bileşenin nominal maksimum dalgalanma akımından daha düşük olmalıdır;
3. Dalgalanma akımının doğru şekilde hesaplanamadığı senaryolar için teknik özellikleri motor gücüne, başlatma-durdurma frekansına ve gerçek yük koşullarına göre seçin.

Sonuç

Düşük maliyetli, yüksek güvenilirlikli ve yüksek verimli bir voltaj koruma bileşeni olan varistörler, fırçalı mikro motor sistemlerinde yeri doldurulamaz bir rol oynar. Motorun değişmesi sırasında oluşan Geri EMF'yi emerek kıvılcım aşınmasını etkili bir şekilde bastırır, elektromanyetik paraziti azaltır, hassas devre bileşenlerini korur ve mikro motor ekipmanının genel stabilitesini ve servis ömrünü önemli ölçüde artırır.

Makul parametre seçimi, varistör koruma performansına tam anlamıyla yer vermenin anahtarıdır. DC motor gereksinimleriniz varsa özelleştirilmiş çözüm desteği için lütfen bizimle iletişime geçin.
